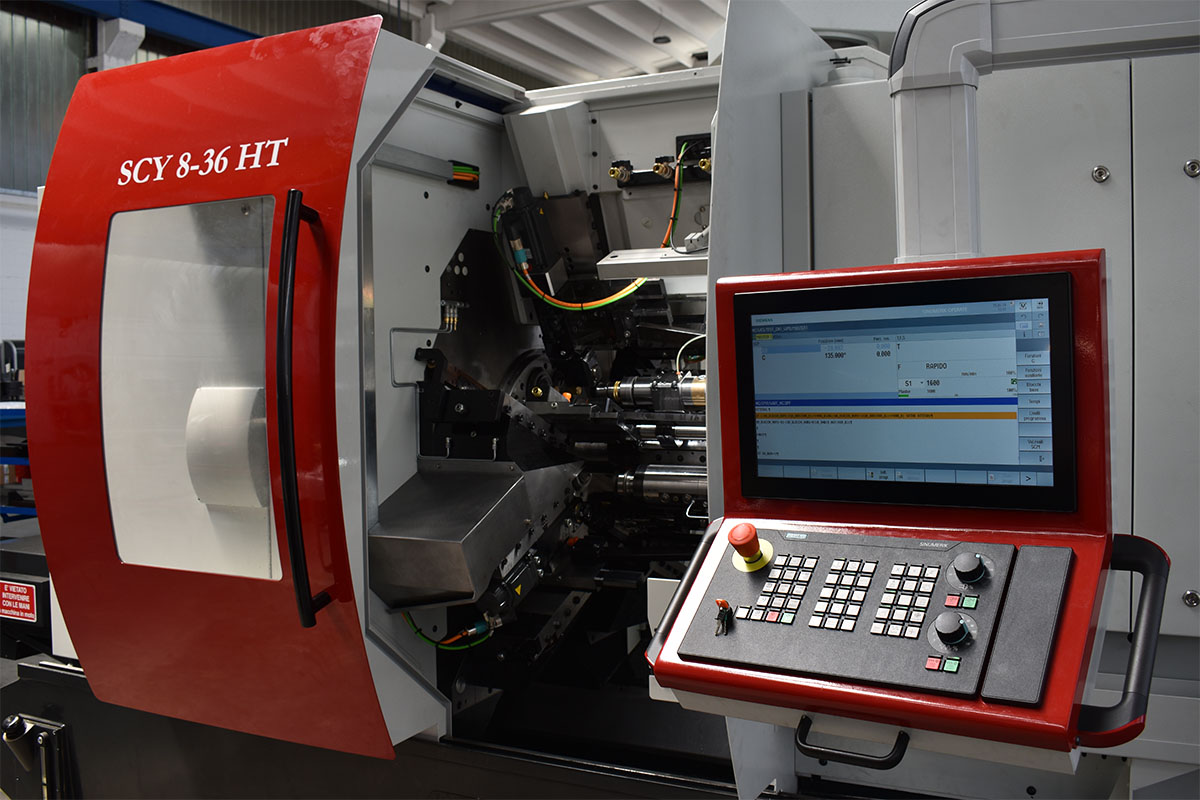

Utimac SCY8 36 – 42 HT

Multimandrino a 8 mandrini full CNC – Siemens 840D

SPECIFICHE PRODOTTO

8 slitte radiali
8 slitte longitudinali
Sino a 7 slitte radiali a croce
Sino a 8 slitte frontali a croce
mandrino sincronizzato indipendente
Nona slitta radiale
17 utensili operanti in contemporanea

DOWNLOAD BROCHURE
Nome e Cognome*
Azienda*
Indirizzo e-mail*
Privacy*
Accetto
Con l’invio della richiesta dichiaro di aver preso visione dell'informativa privacy e acconsento al trattamento dei dati per l’erogazione del servizio richiesto o della risposta alla richiesta di informazioni; al trattamento dei dati come risultante dall’informativa privacy per le finalità di invio di materiale promozionale e per le finalità di comunicazione a soggetti terzi.
Questo campo deve essere lasciato vuoto

DATI TECNICI

CAPACITÀ SLITTE LONGITUDINALI ( Y1 – Y7 – Z8 )AZIONAMENTI LONGITUDINALI INDIPENDENTI ( Z1 – Z7 )SLITTE RADIALI MANDRINI PRINCIPALI DATI INSTALLAZIONE VIDEO DISPOSITIVI E ACCESSORI

SCY 8_36 HT
Diametro max della barra *1 mm Ø 36 (40) *1
Diametro del cerchio di rotazione dei mandrini mm 358,2
Avanzamento della barra standard mm 125

*1 Con caricatori integrali

SCY 8_36 HT
Numero di assi 8
Corsa slitte longitudinali Y1 ~ Y7 mm 170 / 250
Corsa slitta longitudinale Z8 mm 300
Velocità avanzamento in rapido m/min 24
Forza di avanzamento N 5.900 / 2.400 *2
Max configurazione slitte a croce assiali 11

SCY 8_36 HT
Corsa spinte indipendenti mm 170
Velocità avanzamento in rapido m/min 24/40
Forza di avanzamento N 5.900 / 2.700 *2
Max configurazione spinte indipendenti 7 + 4

SCY 8_36 HT
Corsa slitte radiali X1 – X2 – X3 – X4 – X7 – X8 mm 100
Corsa slitte radiali X5 – X6 mm 120
Corsa slitte radiali X9 – X10 mm 150
Velocità di avanzamento in rapido m/min 23
Forza di avanzamento N 5.500 / 2.400 *2
Max configurazione slitte radiali 8 (+2)
Max configurazione slitte a croce radiali 7

SCY 8_36 HT
Gamma giri g/min 400 – 4.000
Potenza motore principale VETTORIALE kW 29
Arresto, posizionamento, asse C su mandrini indipendenti Max 6

SCY 8_36 HT
Superficie (esclusa cabina elettrica e centrale idraulica) mm 4.300 x 2.000
Altezza mm 2.270
Peso della macchina Kg 9.500

Assi idraulici ed elettrici
Mandrino sincronizzato di ripresa in stazione 8
Mandrino sincronizzato di ripresa in stazione 4 (doppio ciclo)
Filettatura differenziale CNC
Slitta a croce radiale (Max 7 slitte)
Slitta a croce assiale per lavorazioni interne (Max 6)
Slitta radiale supplementare (9a slitta) per lavorazioni di ripresa
Slitta radiale supplementare (10a slitta) per lavorazioni di ripresa (doppio ciclo)
Slitta a croce radiale per utensile da taglio stazione 8 (e stazione 4 – doppio ciclo)
Gruppo APERTURA/CHIUSURA pinza per doppio ciclo
Avanzamento barra in 1 stazione
Combinato a due posizioni per fermo barra e foratura
Mandrini principali indipendenti
Foratura rapida
Fresatura rotante
Poligonatura e Fresatura filetti
Generatore di profili
Tornitura eccentrica
Foratura fuori asse
Brocciatura rotante
Foratura e Svasatura trasversale
Foratura e Filettatura trasversale
Mandrini motorizzati per foratura / fresatura / filettatura di ripresa
Mandrini per foratura / fresature ad alta frequenza
Dispositivi di controllo rottura utensili
Dispositivi di misurazione in-process
Evacuatore di trucioli a cerniera
Evacuatore di trucioli draganti
Evacuatore di trucioli a banda magnetica
Caricatori di barre integrali
Sistemi di carico e scarico spezzoni
Aspiratore di fumi
Impianti di refrigerazione utensili ad alta pressione
